Типичные технические характеристики ATF-54143 для 2GHz при 3V, 60 mA :
Коэффициент шума 0,5 dB
Высокая линейность до уровня входного сигнала 36,2 dBm
Усиление до 16,6 dB
Усилитель имеет входное и выходное сопротивление 50 Ом. Напряжение питания составляет от 2 до 4 Вольт, при максимальном токе стока 120 ма. На затвор транзистора необходимо подавать положительное напряжение смещения К примеру ток стока в 60 ма достигается при напряжении смещения на затворе + 0.59 Вольт

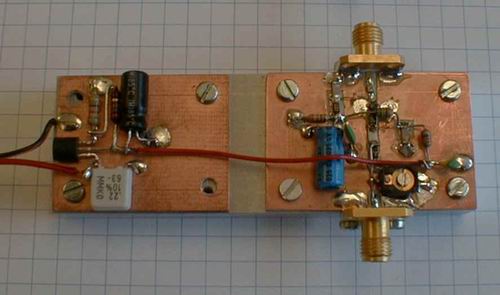

Внешний вид усилителя 1260 МГц

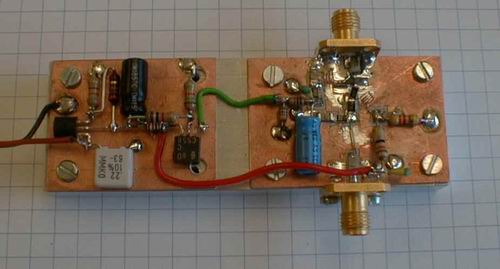

Внешний вид усилителя 430 МГц

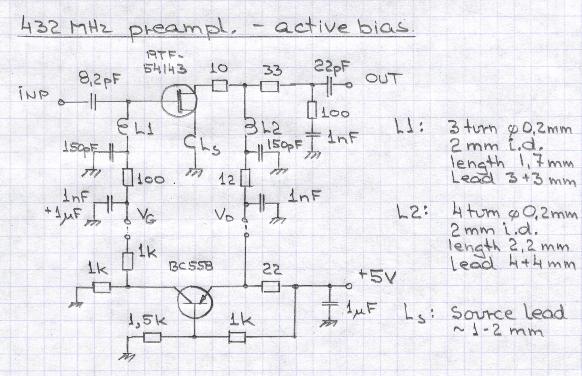

Усилитель на 430 мгц, коэфициент шума 0.26 дб, усиление 23.2 дб

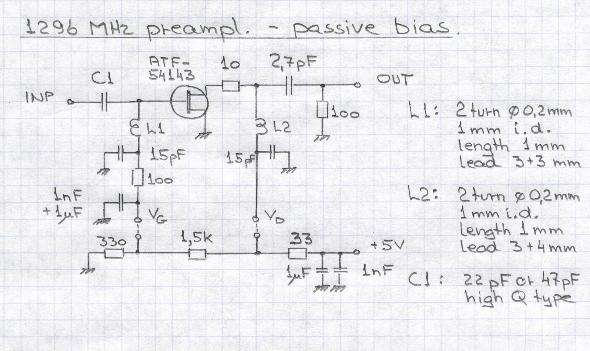

Усилитель на 1296 мгц, коэфициет шума 0.39 дб, усиление 18.4 дб
Устройство
Усилитель собран на плате толщиной 0.8 мм, для монтажа элементов я вырезал площадки из фольги размерами 2 х 2 мм, оставляя вокруг сплошную металлизацию. Был использован планарный монтаж наряду с использованием обычных компонентов

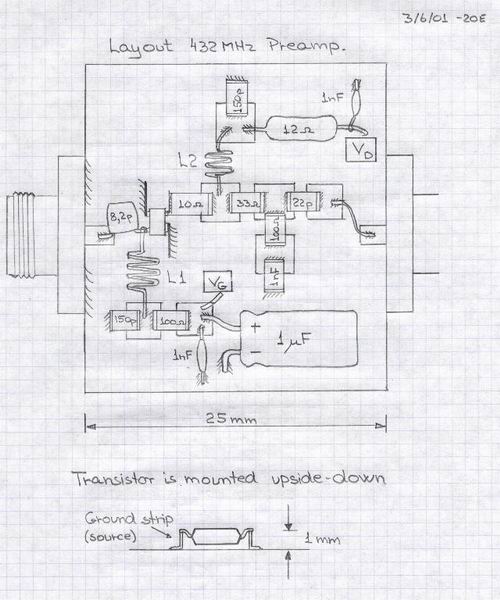

Расположение элементов для усилителя на 430 МГЦ

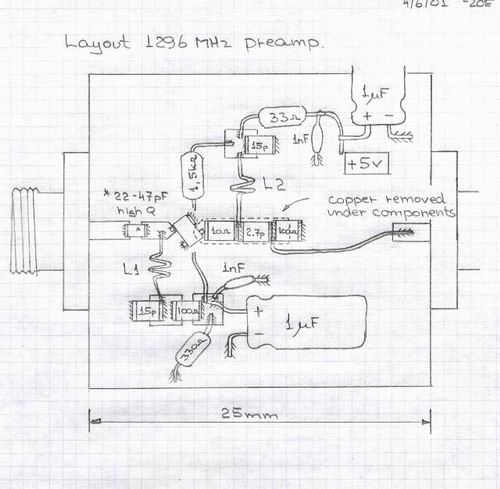

Расположение элементов для усилителя на 1296 МГЦ
По материалам OZ2OE Technical Home Page - ATF-54143 HEMT.
Перевод Алексей Анкудинов UA3VVM
ua3vvm (at) mail.ru
