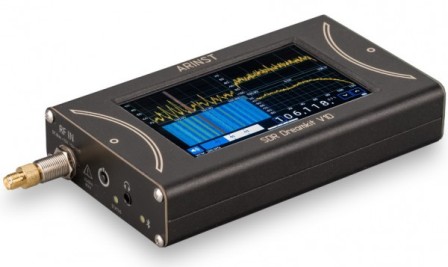

Портативный SDR радиоприемник ARINST Dreamkit V1D предназначен для приема и декодирования сигналов в широком диапазоне частот: 1 - 1300 МГц. SDR приемник имеет встроенный большой цветной дисплей с touch-screen управлением, который отображает минимально-необходимую информацию, а также отображает спектр полосы приема в виде водопада/спектра. Экран может быть разделен до 4-х частей, в каждом из которых может отображаться выбранная полоса частот.
Радиоприемник Arinst Dreamkit V1D выполнен по классической технологии SDR - прямая оцифровка принимаемого сигнала и программное управление процессом. Блок обработки и демодуляции сигнала полностью выполнен на микроконтроллере на основе DSP. Разрядность АЦП составляет 16 бит - на уровне лучших портативных SDR в мире. Это позволяет получить хорошие характеристики. Приемник имеет отличную чувствительность. Принимаемые сигналы можно прослушивать через встроенный динамик, проводные наушники или через Bluetooth.
SDR radio ARINST Dreamkit V1D выполнен в прочном алюминиевом корпусе с шелкографией в виде мобильного прибора с автономным питанием. Автономное время работы приемника порядка 4ч благодаря аккумулятору большой емкости. Зарядка осуществляется через разъем мини-USB, который также служит для подключения к ПК. К приемнику можно подключить проводные наушники через разъем 3,5мм джек, беспроводные наушники по Bluetooth. Выходная мощность звукового тракта порядка 2 Вт. Управление приемником осуществляется с помощью сенсорного дисплея, либо с помощью программы на ПК.
Варианты применения SDR приемника Arinst Dreamkit V1D:
для мониторинга спектра полосы частот и анализа радио-обстановки в эфире;
для прослушивания вещательный и любительских станций в КВ и УКВ диапазонах;
контроля уровня сигналов ведомственных, коммерческих передатчиков, сигналов сотовых операторов;
для контроля сигналов при настройке передающих устройств (передатчиков);
в качестве SDR приставки.
Технические характеристики приемника ARINST SDR Dreamkit V1D:
| Рабочий диапазон частот | 1 — 3100 МГц | |
|
Максимальная частота дискретизации квадратурных каналов |
6 МГц |
|
| Максимальная ширина полосы обзора | 5 МГц | |
| Минимальное разрешение по частоте | 1 Гц | |
| Разрядность АЦП | 16 Бит | |
| Минимальный обнаруживаемый сигнал | -133 дБм | |
| Чувствительность, менее | 0,3 мкВ | |
| Динамический диапазон по блокированию при отстройке ±20кГц | 70 - 80 дБ | |
| Входное сопротивление | 50 Ом | |
| Коэффициент стоячей волны по входу, не более | не более 2 (типично 1,3) |
|
| Опорный генератор TCXO | 26МГц±0.5ppm | |
| Модуляция | AM, LSB, USB, DSB, NFM, WFM, RDS, Stereo |
|
| Цифровые полосы при широкополосной демодуляции |
100/200/300/400 КГц |
|
| Цифровые полосы при узкополосной демодуляции | 4/6/8/10/12 КГц | |
| Максимальное постоянное напряжение на входе |
12 В |
|
| Максимальное постоянное напряжение на входе | -35 дБм | |
| Отображаемые графики | • Baseband • IF1 • IF2 (MPX) • Waterfall • Audio • RDS • S-Meter |
|
| Дополнительные опции | AGC, Noise reduction, Noise blanker, Notch filters, Equalizer | |
| Число запоминаемых пользовательских настроек | 40 | |
| Аудио выход | Встроенный динамик, наушники, Bluetooth | |
| Максимальная мощность встроенного динамика | 2 Вт | |
| Разрядность встроенного аудио кодека | 24 Бит | |
| Напряжение питания для внешних устройств | 12 В | |
| Максимальный ток, потребляемый внешним устройством, подключенным к разъему RF IN | 150 мА | |
| Диагональ экрана | 4" | |
| Тип экрана | сенсорный, резистивный |
|
| Разрешение экрана | 800х480 | |
| Максимальный потребляемый ток: - при заряде аккумулятора - при работе от USB с зарядкой аккумулятора |
≤ 2.0 А ≤ 2.0 А |
|
| Ёмкость аккумулятора | 5000 мАч | |
| Время непрерывной работы от аккумулятора | ~ 4 ч | |
| Время заряда аккумулятора | ~ 3.5 ч | |
| Интерфейс подключения к ПК | USB 2.0 | |
| Диапазон рабочих температур | 0...+40 ℃ | |
| Габаритные размеры (Д×Ш×В) | 150×81×27 mm | |
| Масса | 0,4 кг | |
