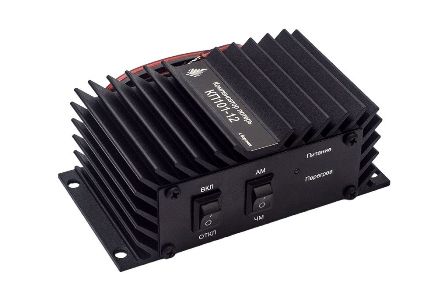

Компенсатор потерь (усилитель) КП101-12 являются дальнейшим развитием снятого с производства компенсатора КП100-12. В схему изделия внесены изменения, улучшающие эксплуатационные свойства данного усилителя. Компенсаторы КП101-12 отличает высокая надежность при работе на рассогласованную нагрузку, низкий уровень побочных излучений и высокий КПД. Максимальная выходная мощность до 100 Вт.
В выключенном состоянии усилитель играет роль перемычки на кабеле и никак не влияет на прием/передачу.
Как и большинству усилителей КП101-12, для обеспечения неискаженной передачи в AM на вход желательно подавать не более 4 ватт. При этом выходная мощность несущей на выходе получается около 50 ватт, а на пиках может достигать 70 ватт. В FM можно подавать полную мощность (10 ватт).
Усилитель, установленный в хорошо проветриваемом месте перегреть достаточно сложно.
Заявленные характеристики усилитель полностью оправдывает.
Особенности усилителя КП101-12:
Защита от перегрева
Наличие выходного фильтра гармоник
Высокая устойчивость к рассогласованию по выходу
Низкая стоимость
Ремонтопригодность
Технические характеристики КП101-12:
|
Диапазон рабочих частот, МГц |
25 – 30 |
|
Диапазон питающих напряжений, В |
10,8 – 14,4 |
|
Затухание, вносимое в канал приема, Дб, не более |
0,3 |
|
КСВ входа, не более |
2 |
|
Потребляемый от источника ток, А, не более |
15 |
|
Допустимые значения входной мощности сигнала, Вт |
4-10 |
|
Выходная мощность, Вт, не более |
100 |
|
КПД, %, не менее |
55 |
|
Температура срабатывания тепловой защиты, °C |
75 ± 5 |
|
Температура восстановления тепловой защиты, °C |
50 ± 5 |
|
Диапазон рабочих температур окружающей среды, °C |
от –25 до +55 |
|
Габаритные размеры корпуса, мм, не более |
151 × 105 × 55 |
|
Масса, кг, не более |
0,65 |
