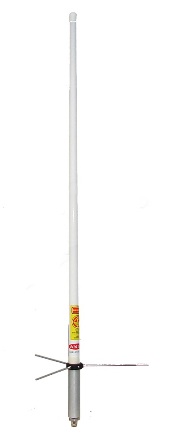

Anli A100 MV - компактная коллинеарная антенна VHF диапазона с круговой диаграммой направленности. Используется для стационарных станций систем УКВ радиосвязи. Востребована при построении ведомственных систем сухопутной подвижной радиосвязи в качестве антенн базовых станций, а также в радиолюбительских целях.
Конструкция радиооборудования выполнена по принципу сложения мощностей элементов фазированной решетки, расположенных на одной оси (соосная антенна). В данном случае, речь идет о двух элементах, разделенных фазосдвигающим дросселем, обеспечивающим правильную работу системы. Такой подход существенно сужает (сплющивает) диаграмму направленности в вертикальной плоскости, увеличивая тем самым коэффициент усиления. Несмотря на компактные размеры, усиление достигает до 2,15 dBi в VHF диапазоне частот.
Настройка осуществляется подрезкой антенного полотна. Для настройки на нужную полосу частот необходимо разобрать антенну и обрезать полотно согласно прилагаемой инструкции. Антенный штырь заключен в прочный фибергласовый корпус, который обеспечивает прекрасную устойчивость к ветровым нагрузкам - до 45 м/сек!
Основные параметры Anli A100 MV :
Высота - 1,15 м
Диапазон рабочих частот - 150-174 МГц
Материал антенного полотна - медь, корпус из фибергласса
Тип - коллинеарная (соосная)
Коэффициент усиления - 2,15 dBi
Максимальная подводимая мощность - 200 Ватт
Параметр КСВ - не хуже 1.2
Волновое сопротивление - 50 Ом
Вертикальная поляризация
Устойчивость к ветровой нагрузке - 160 км/ч
Разъем подключения - UHF-гнездо
Вес антенны - 1100 г
Температура эксплуатации от -45 °С до +85 °С
Способ крепления - на трубу диаметром от 30 до 70 мм
